如何在 Kyuubi 中使用 Spark 自适应查询执行（AQE）

AQE 基础知识

Spark 自适应查询执行（Adaptive Query Execution，AQE）是一种在查询执行过程中进行的查询再优化机制。

从技术架构上看，AQE 是一个基于运行时统计信息对查询进行动态规划和重新规划的框架，它支持多种优化能力，例如：

• 动态切换 Join 策略
• 动态合并 Shuffle 分区
• 动态处理数据倾斜的 Join

在 Kyuubi 中，我们强烈建议你默认为 Kyuubi 引擎开启 AQE 的全部功能，无论你运行 Kyuubi 和 Spark 的平台是什么。

动态切换 Join 策略

Spark 支持多种 Join 策略，其中当参与 Join 的任一数据集能很好地放入内存时，BroadcastHash Join 通常是性能最优的。正因如此，当某个 Join 关系的估算大小小于 spark.sql.autoBroadcastJoinThreshold 时，Spark 会规划一个 BroadcastHash Join。

spark.sql.autoBroadcastJoinThreshold=10M

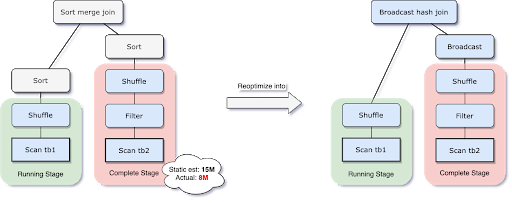

没有 AQE 时，连接关系的估算大小来源于原始表的统计信息，这在大多数真实场景中可能会出错。例如，连接关系是一个收敛的复合操作，而非单次表扫描。在这种情况下，Spark 可能无法将连接策略切换为 BroadcastHash Join。而借助 AQE，我们可以在运行时准确计算该复合操作的大小。这样，如果该大小满足 spark.sql.autoBroadcastJoinThreshold，Spark 就能明确无误地重新规划连接策略。

[2] 来自 Databricks 博客

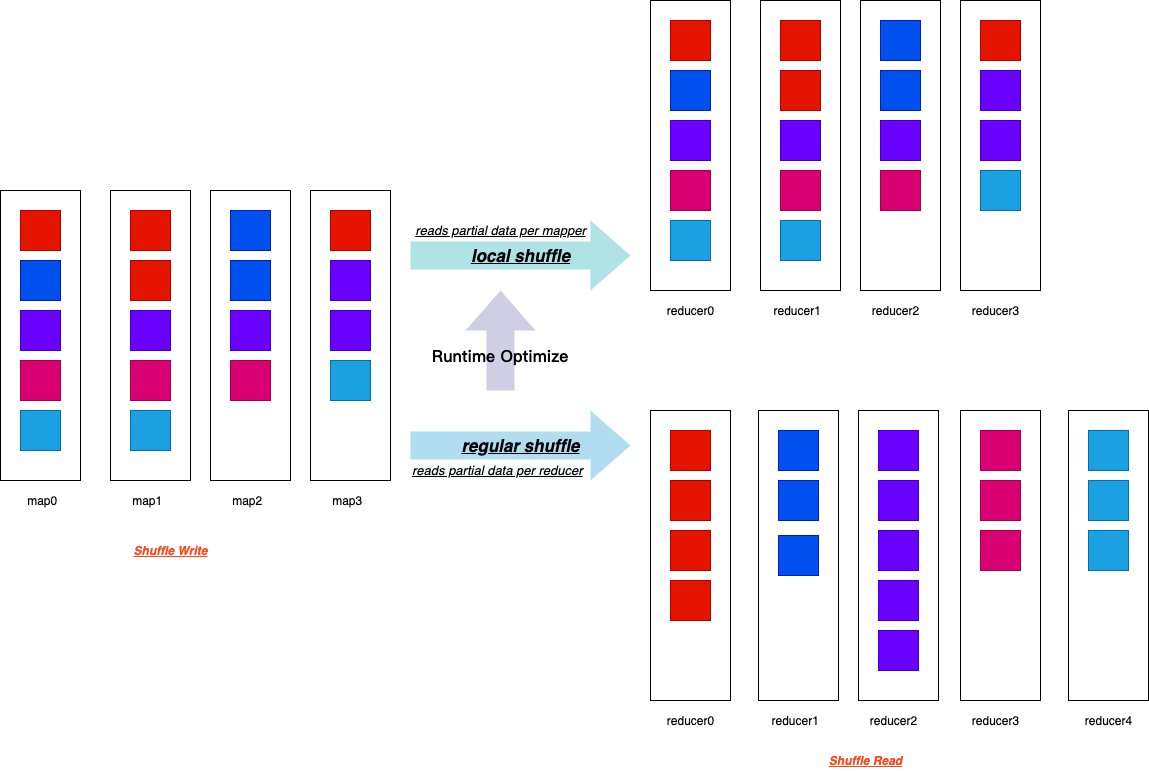

此外，当 spark.sql.adaptive.localShuffleReader.enabled=true 并且 SortMerge Join 已转换为 BroadcastHash Join 后，Spark 还会进一步优化，通过将常规 shuffle 转换为本地化 shuffle 来减少网络流量。

如上图所示，本地 shuffle reader 可以从本地存储中读取所有必需的 shuffle 文件，实际上无需执行跨网络的 shuffle。

本地 shuffle reader 优化的核心在于：当应用 AQE 规则后 SortMerge Join 转换为 BroadcastHash Join 时，避免进行 shuffle。

动态合并 Shuffle 分区

在没有该功能时，Spark 本身有时会成为小文件的制造者，尤其是在像 Kyuubi 那样纯 SQL 的使用方式下，例如：

1. 当 spark.sql.shuffle.partitions 相对于总输出大小设置得过大时，shuffle 阶段之后会产生非常小或空的文件。
2. 当 Spark 将一系列经过优化的 BroadcastHash Join 与 Union 一起执行时，每个分区的最终输出大小可能会因连接条件而减小，但最终输出文件的总数却会激增。
3. 一些带有选择性过滤器以生成临时数据的流水线作业。
4. 等等。

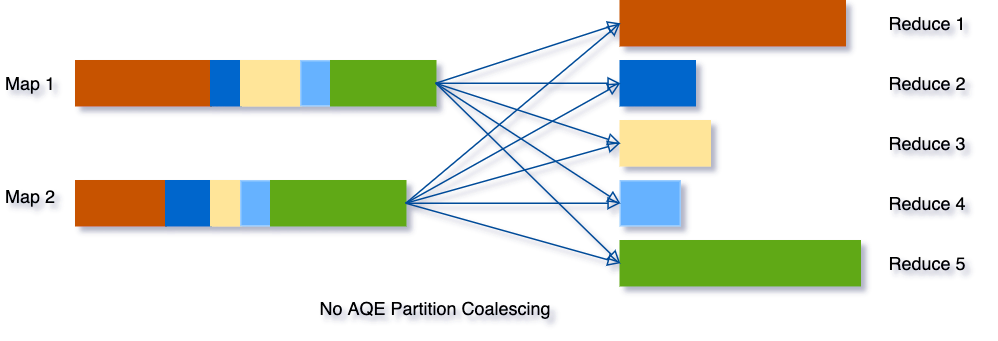

读取小文件会导致分区或任务非常小。Spark 任务的 I/O 吞吐量会变差，并且更容易受到调度开销和任务启动开销的影响。

[2] 来自 Databricks 博客

合并小分区可以节省资源并提升集群吞吐量。Spark 提供了多种处理小文件问题的方式，例如使用 distribute by 子句在分区列上追加一次 shuffle 操作，或者使用 HINT[5]。在大多数场景下，你需要充分了解自己的数据、Spark 作业以及相关配置，才能因地制宜地应用这些方案。日常最常用的配置 spark.sql.shuffle.partitions 依赖于数据，且无法在单条 Spark SQL 查询中动态更改。对于包含多个 stage 的真实 Spark 作业而言，不可能有一个放之四海而皆准的取值。

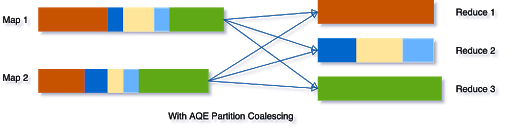

不过，有了 AQE，事情就轻松多了，Spark 会自动完成分区合并。

[2] 出自 Databricks Blog

这可以简化 Spark SQL 查询执行时对 shuffle 分区数量的调优，你无需再为了适配数据集而设置一个合适的 shuffle 分区数。

要启用该功能，我们需要将下面两个配置设为 true。

spark.sql.adaptive.enabled=true
spark.sql.adaptive.coalescePartitions.enabled=true

其他最佳实践提示

要使用该功能进一步调优我们的 Spark 作业，我们还需要了解以下这些配置。

spark.sql.adaptive.advisoryPartitionSizeInBytes=128m
spark.sql.adaptive.coalescePartitions.minPartitionNum=1
spark.sql.adaptive.coalescePartitions.initialPartitionNum=200

如何设置 spark.sql.adaptive.advisoryPartitionSizeInBytes？

它表示自适应查询执行期间 shuffle 分区的建议字节大小，在 Spark 合并较小的 shuffle 分区或拆分倾斜的 shuffle 分区时生效。spark.sql.adaptive.advisoryPartitionSizeInBytes 的默认值为 64M。通常，如果我们使用 HDFS 进行数据读写，将其与 HDFS 的块大小相匹配应是最佳选择，即 128MB 或 256MB。

因此，Spark 中所有的块或分区以及 HDFS 中的文件都会被切分为 128MB/256MB 的数据块。试想一下，现在所有用于扫描（scan）、落地（sink）以及中间 shuffle map 的任务处理的都是大小基本均匀的数据分区。这将使我们更容易配置 executor 资源，甚至可以用一种规格通吃。

如何设置 spark.sql.adaptive.coalescePartitions.minPartitionNum？

它表示合并后 shuffle 分区的建议（不保证的）最小数量。若未设置，默认值为 Spark 应用的默认并行度。默认并行度由 spark.default.parallelism 定义，否则为已注册的 CPU 核心总数。我猜 Spark 社区采用这一行为的动机是为了最大化利用应用的资源和并发能力。

但总有例外。将这两个看似无关的参数联系起来对用户来说可能有些棘手。该配置默认是可选的，这意味着在大多数实际场景中用户可能无需调整它。但 spark.default.parallelism 由来已久且广为人知。如果用户意外地将默认并行度过高设置，可能会阻碍 AQE 将分区合并到合理的数量。另一个需要特别注意的场景是数据写入。通常，对于最终输出阶段而言，合并分区以避免小文件问题比任务并发更为重要。更好的数据布局能让众多下游作业受益。在这种情况下，我建议将 spark.sql.adaptive.coalescePartitions.minPartitionNum 设置为 1，因为 Spark 会尽力（但不保证）为输出合并分区。

如何设置 spark.sql.adaptive.coalescePartitions.initialPartitionNum？

它表示合并前 shuffle 分区的初始数量。默认情况下，它等于 spark.sql.shuffle.partitions（200）。首先，最好显式设置它，而不是回退使用 spark.sql.shuffle.partitions。Spark 社区建议将其设置为一个较大的值，因为 Spark 会动态合并 shuffle 分区，我对此完全赞同。

动态处理倾斜 Join

没有 AQE 时，在 shuffle 阶段，map-reduce 计算模型中数据倾斜的问题很可能发生。数据倾斜会导致 Spark 作业出现一个或多个长尾任务，从而严重降低查询性能。该特性会动态处理 SortMerge Join 中的倾斜问题，方法是将倾斜的任务拆分（必要时进行复制）为大小大致均匀的任务。例如，该优化会将过大的分区拆分为子分区，并将其与另一侧连接的对应分区进行连接。

[2] 出自 Databricks 博客

要启用此特性，我们需要将以下两个配置设置为 true。

spark.sql.adaptive.enabled=true
spark.sql.adaptive.skewJoin.enabled=true

其他最佳实践提示

要借助此功能进一步调优我们的 Spark 作业，我们还需要了解以下这些配置项。

spark.sql.adaptive.skewJoin.skewedPartitionFactor=5
spark.sql.adaptive.skewJoin.skewedPartitionThresholdInBytes=256M
spark.sql.adaptive.advisoryPartitionSizeInBytes=64M

如何设置 spark.sql.adaptive.skewJoin.skewedPartitionFactor 和 skewedPartitionThresholdInBytes？

Spark 使用这两个配置项以及分区大小的中位数（不是平均值）来检测是否存在分区倾斜。

partition size > skewedPartitionFactor * the median partition size && \
skewedPartitionThresholdInBytes

当 Spark 拆分倾斜分区以达到 spark.sql.adaptive.advisoryPartitionSizeInBytes 的目标值时，理想情况下 skewedPartitionThresholdInBytes 应当大于 advisoryPartitionSizeInBytes。因此，如果你打算启用该功能，那么每当增大 advisoryPartitionSizeInBytes 时，也应当相应增大 skewedPartitionThresholdInBytes。

隐藏特性

DemoteBroadcastHashJoin

Spark 内部有一条优化规则，用于检测空分区比例较高的 join 子节点，并为其添加不使用 broadcast hash join 的提示，以避免对其进行广播。

spark.sql.adaptive.nonEmptyPartitionRatioForBroadcastJoin=0.2

默认情况下，如果数据集中包含数据的分区数少于 20%，Spark 将不会对该数据集进行广播。

EliminateJoinToEmptyRelation

此优化规则会检测 Join 并将其转换为空的 LocalRelation。

禁用隐藏特性

如果出现性能回退或 Bug，我们可以排除部分 AQE 的附加规则。例如：

SET spark.sql.adaptive.optimizer.excludedRules=org.apache.spark.sql.execution.adaptive.DemoteBroadcastHashJoin

在 Kyuubi 中应用 AQE 的最佳实践

Kyuubi 是一项长期运行的服务，旨在让最终用户无需掌握太多 Spark 基础知识即可轻松使用 Spark SQL。在服务端提供一套适用于大多数场景的基础配置至关重要。

设置默认配置

在引擎侧通过 spark-defaults.conf 进行配置，是为 Kyuubi 启用 AQE 的最佳方式。所有引擎在实例化时都会启用 AQE。

以下是我们平台在部署 Kyuubi 时使用的一项配置设置。

spark.sql.adaptive.enabled=true
spark.sql.adaptive.forceApply=false
spark.sql.adaptive.logLevel=info
spark.sql.adaptive.advisoryPartitionSizeInBytes=256m
spark.sql.adaptive.coalescePartitions.enabled=true
spark.sql.adaptive.coalescePartitions.minPartitionNum=1
spark.sql.adaptive.coalescePartitions.initialPartitionNum=8192
spark.sql.adaptive.fetchShuffleBlocksInBatch=true
spark.sql.adaptive.localShuffleReader.enabled=true
spark.sql.adaptive.skewJoin.enabled=true
spark.sql.adaptive.skewJoin.skewedPartitionFactor=5
spark.sql.adaptive.skewJoin.skewedPartitionThresholdInBytes=400m
spark.sql.adaptive.nonEmptyPartitionRatioForBroadcastJoin=0.2
spark.sql.adaptive.optimizer.excludedRules
spark.sql.autoBroadcastJoinThreshold=-1

提示

默认开启 AQE 可以显著提升用户体验。其他子功能均已启用。advisoryPartitionSizeInBytes 以 HDFS 块大小为目标；minPartitionNum 设置为 1 是出于优先进行合并（coalescing）的考虑；initialPartitionNum 的取值较高。由于 AQE 至少需要一次 shuffle，理想情况下我们应将 autoBroadcastJoinThreshold 设置为 -1，以便让所有包含连接的用户查询都参与带 shuffle 的 SortMerge Join。但这样一来，动态切换连接策略（Dynamically Switch Join Strategies）功能似乎就无法在后续生效了。到目前为止，这似乎是 Spark AQE 的一个疑似笔误导致的限制。

动态设置

所有与 AQE 相关的配置都可以在运行时更改，这意味着仍可在客户端通过 SET 语法针对每条 SQL 查询修改特定配置，从而进行更精细的控制。

Spark 已知问题

SPARK-33933: AQE 中意外发生广播超时

对于 Spark 版本（<3.1），即使广播的关系数据很小，我们也需要将 spark.sql.broadcastTimeout(300s) 调得更高。

关于 Spark AQE 功能中可能发现的其他潜在问题，可参阅 SPARK-33828: SQL Adaptive Query Execution QA。

参考资料

1. Adaptive Query Execution
2. Adaptive Query Execution: Speeding Up Spark SQL at Runtime
3. SPARK-31412: New Adaptive Query Execution in Spark SQL
4. SPARK-28560: Optimize shuffle reader to local shuffle reader when smj converted to bhj in adaptive execution
5. Coalesce and Repartition Hint for SQL Queries
